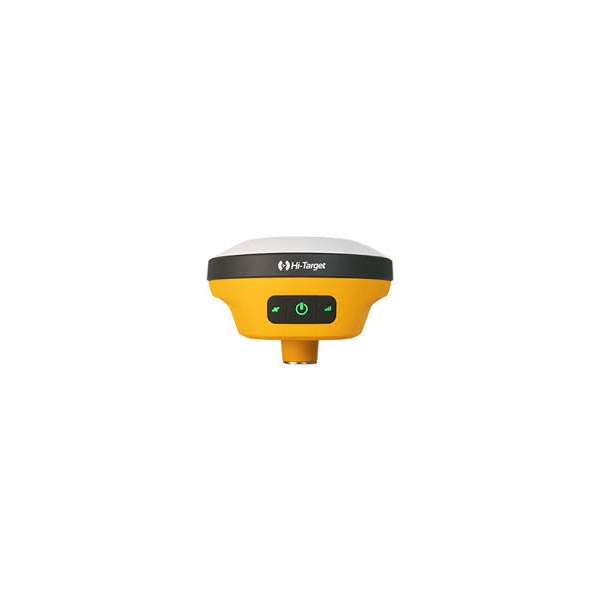

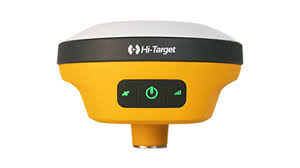

Receptor
|
Canales |
220 |
| Satélites Rastreados |
GPS: L1 C/A, L2E, L2C, L5 GLONASS: L1 C/A, L1P, L2 C/A, L2P, L3 GALILEO: E1, E5A, E5B COMPASS: B1 (QPSK), B1-MBOC (6,1), B1-2 (QPSK), B2 (QPSK), B2-BOC (10,5), B3 (QPSK) QZSS: L1 C/A, L1 SAIF, L2C, L5 |
| Tasa de Posición |
Hasta 50 Hz |
| Recaptura de Señal |
< 1 seg |
| Inicialización de Señal RTK |
Típicamente < 10 s |
| Inicio en Caliente |
Típicamente < 15 s |
| Fiabilidad de Inicialización |
> 99.9% |
| Memoria Interna |
4 GB |
| Tarjeta Micro SD |
Ranura de expansión con 4 GB interna (32 GB opcional) |
|
Posicionamiento (1)
|
Alta Precisión Estática (Observaciones de Largo Tiempo) |
| Horizontal |
2.5 mm ± 0.1 ppm RMS |
| Vertical |
3.5 mm ± 0.4 ppm RMS |
| Estático Rápido |
| Horizontal |
3 mm ± 0.5 ppm RMS |
| Vertical |
5 mm ± 0.4 ppm RMS |
| Posicionamiento Diferencial de Código |
| Horizontal |
0.25 m ± 1 ppm RMS |
| Vertical |
0.45 m ± 1 ppm RMS |
| Posicionamiento SBAS (Típico) |
| Horizontal |
0.5 m RMS (2) |
| Vertical |
0.85 m RMS (2) |
| RTK (<30 km) – NTRIP (3) |
| Horizontal |
0.8 m ± 0.8 ppm RMS |
| Vertical |
15 m ± 1 ppm RMS |
| Posicionamiento Inclinado (2 m de Poste) |
| Horizontal |
8 mm ± 0.8 ppm RMS |
| Vertical |
15 mm ± 1 ppm RMS |
|
Comunicación
|
Conectores I/O |
7-pins Lemo y 5-pins Lemo interfaces. Multifunción cable con USB interfaz para conexión de PC |
| Dispositivo Bluetooth |
2.4 GHz clase II |
| Wi-Fi |
IEEE 802.11 b/g/n |
| Interfaz de Usuario Web |
Para actualizar el software, gestionar el estado y configuraciones, descarga de datos, etc. a través de smartphone, tableta u otro dispositivo electrónico con internet. |
| Salidas de Referencia |
CMR, CMR+, sCMRx, RTCM2.1, RTCM2.3, RTCM3.0, RTCM3.1 |
| Salidas de Navegación |
ASCII (NMEA-0183) GSV, AVR, RMC, HDT, VGK, VHD, ROT, GGK, GSA, ZDA, VTG, GST, PJK, BPQ, GLL, GRS, GBS |
| Antena GNSS Integrada |
Antena micro-strip de alta precisión para cuatro constelaciones, con centro de fase cero, con placa supresora de multi-trayectoria interna |
|
Radio Interna
|
Rangos de Frecuencia |
403 – 473 MHz |
| Espaciado de Canal |
12.5 kHz / 25 kHz |
| Potencia de Emisión |
0.5/1/2 W |
| Rango Máximo |
3-4 Km en ambiente urbano, hasta 10 Km con condiciones óptimas (4) |
| Protocolo |
Transparent EOT/EOC/FST, SATTEL, South, TRIMTALK 450s |
|
Módulo Inalámbrico
|
Banda |
GSM/GPRS/EDGE: 850/900/1800/1900 MHz WCDMA/HSDPA: 850/1900/2100 MHz |
| Potencia de Salida |
GSM850, GSM1900: 33 dBm(2W) GSM1800, PCS1900: 30 dBm(1W) WCDMA: 24 dBm |
|
Fuente de Energía
|
Batería |
Recargable y reemplazable, 11.1 V – 3400 mAh – 37.74 Wh
|
| Voltaje |
9 a 22 V DC entrada de poder externa con protección contra sobrevoltaje |
| Tiempo de Trabajo en Estático (GPS+GLONASS) |
12 horas |
| Tiempo de Trabajo en RTK (GPS+GLONASS) sin cable |
6.5 horas |
| Tiempo de Carga (2 baterías) |
Típicamente 4 horas |
| Consumo de Poder |
< 6 W |
| Tiempo Restante de Batería |
1 hora |
| Indicación de Batería Baja |
Parpadeo de luz |
|
Especificaciones Físicas
|
Peso |
1.37 Kg (con batería interna, radio estándar UHF antena) |
| Temperatura de Operación |
-40°C a 65°C (-22°F a 149°F) |
| Temperatura de Almacenamiento |
-40°C a 85°C (-40°F a 185°F) |
| Temperatura de Operación con Radio UHF |
-30°C a 50°C |
| Resistencia al Agua/Polvo |
IP67, Protegido de inmersión temporal hasta 1 metro de 100% humedad |
| Resistencia a Golpes |
Diseñado para resistir una caída de 2 m en concreto sin daño |
| Resistencia a Vibraciones |
Resistente a vibraciones |
